Eigenschaften:

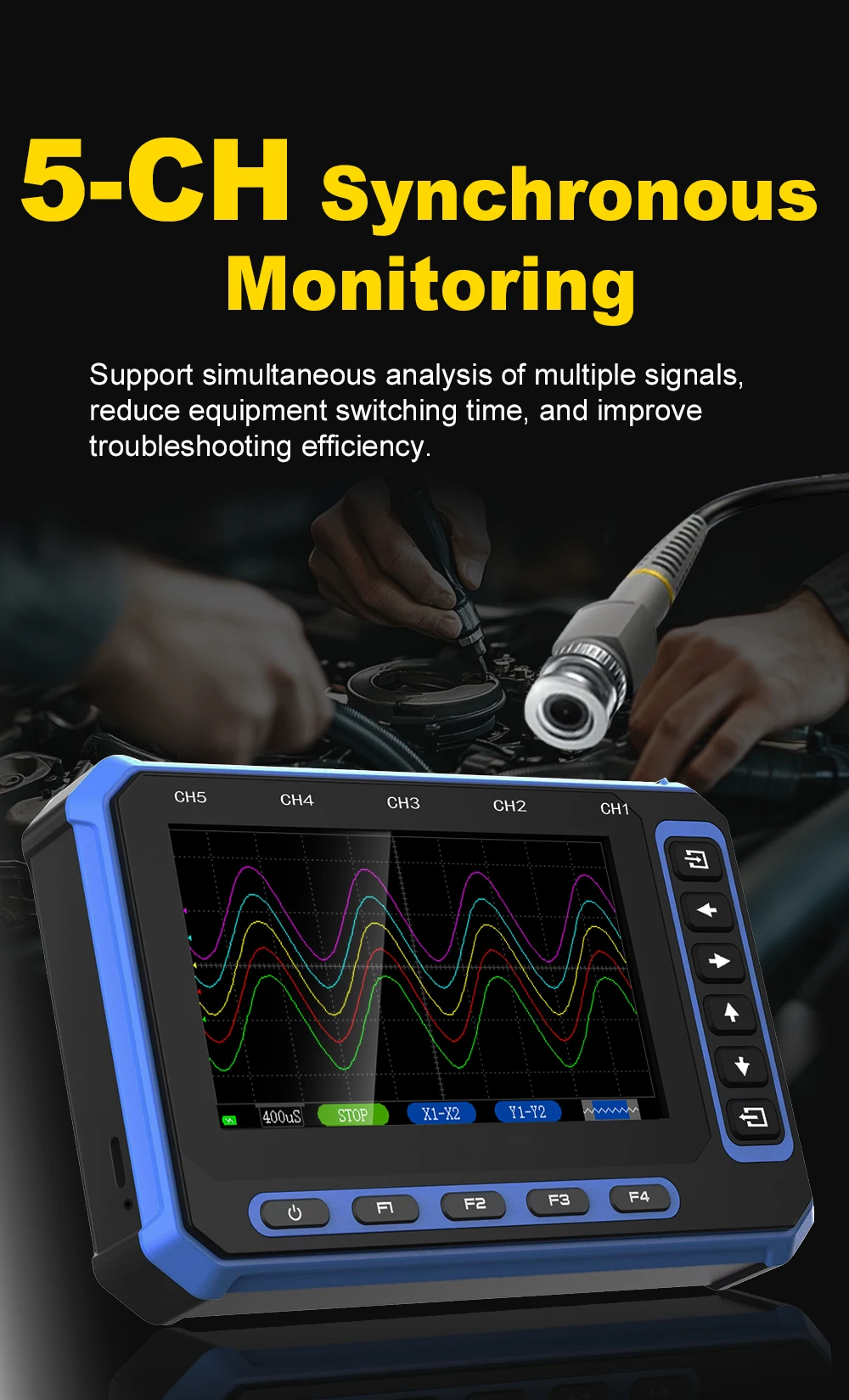

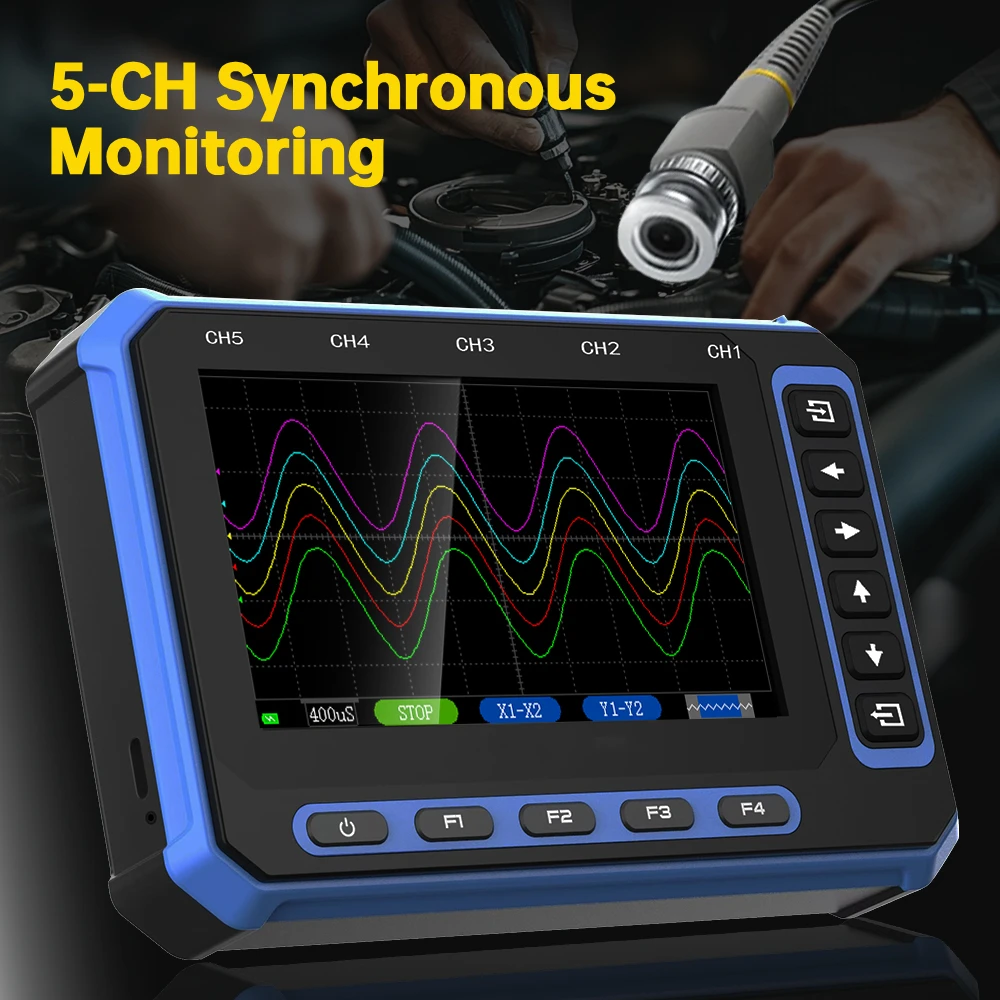

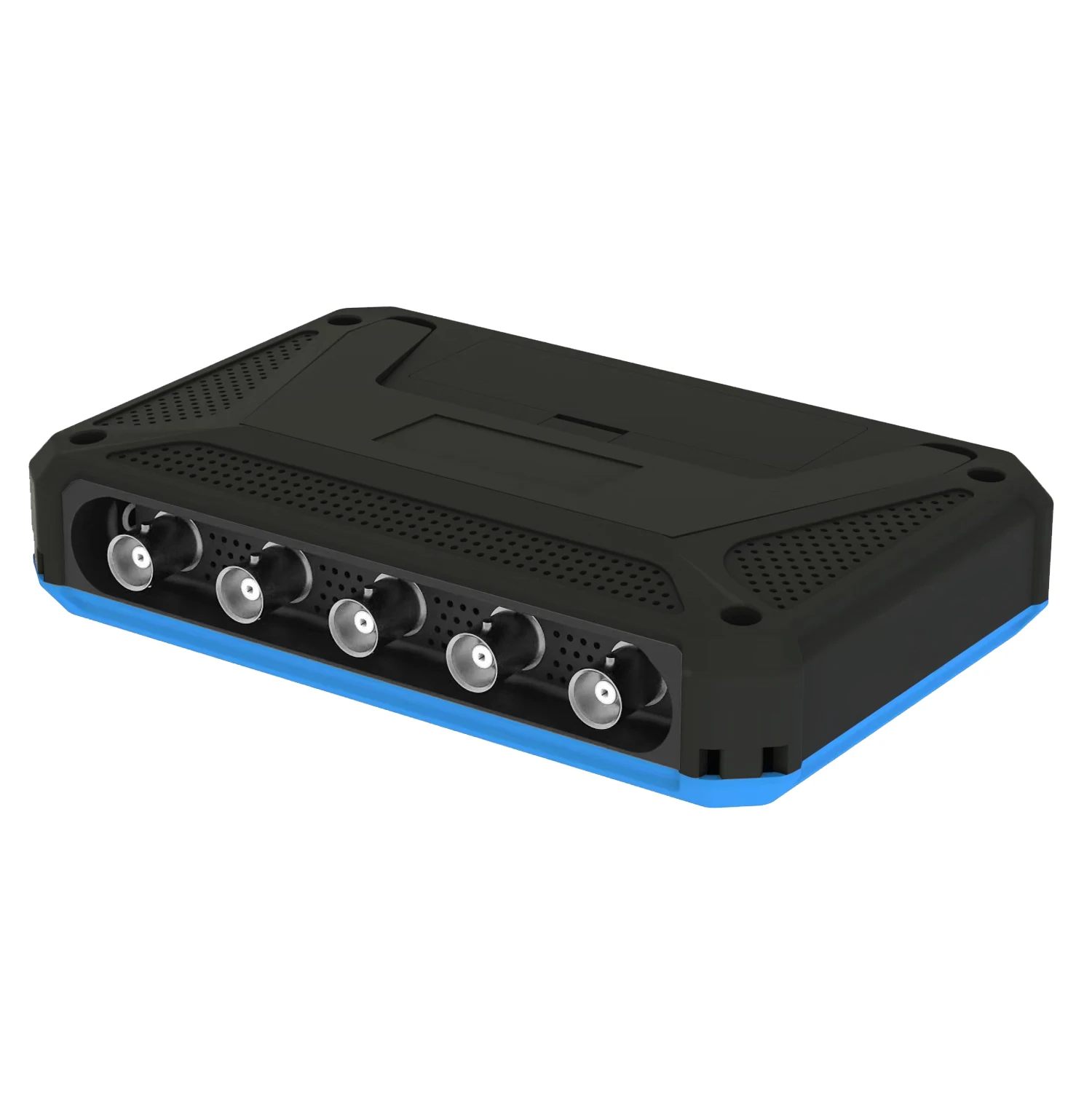

5-Kanal-Synchronüberwachung:
Unterstützt die gleichzeitige Erfassung von 5-Kanal-Signalen, reduziert die Geräteumschaltzeit und hilft, Fehler schnell zu beheben.

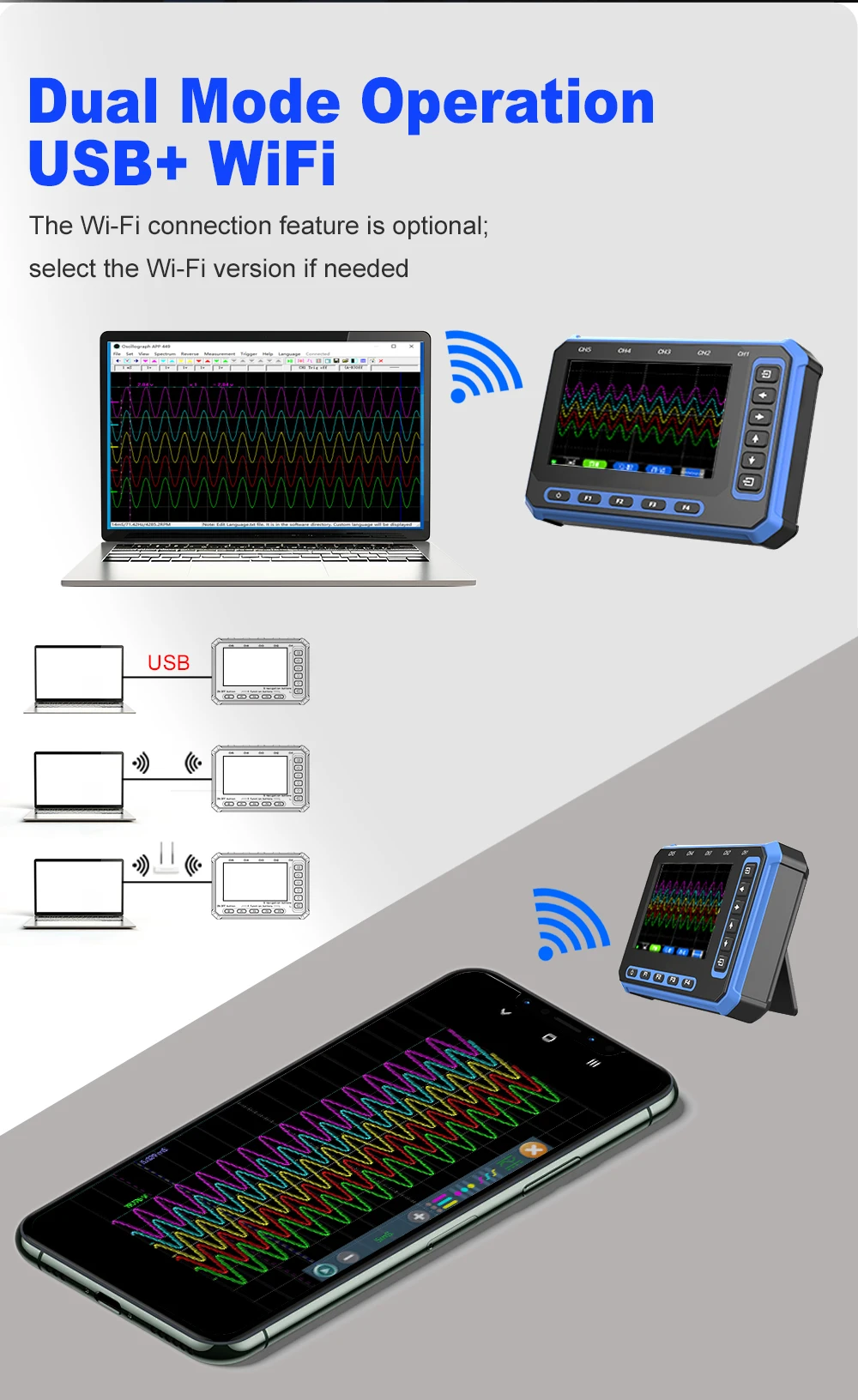

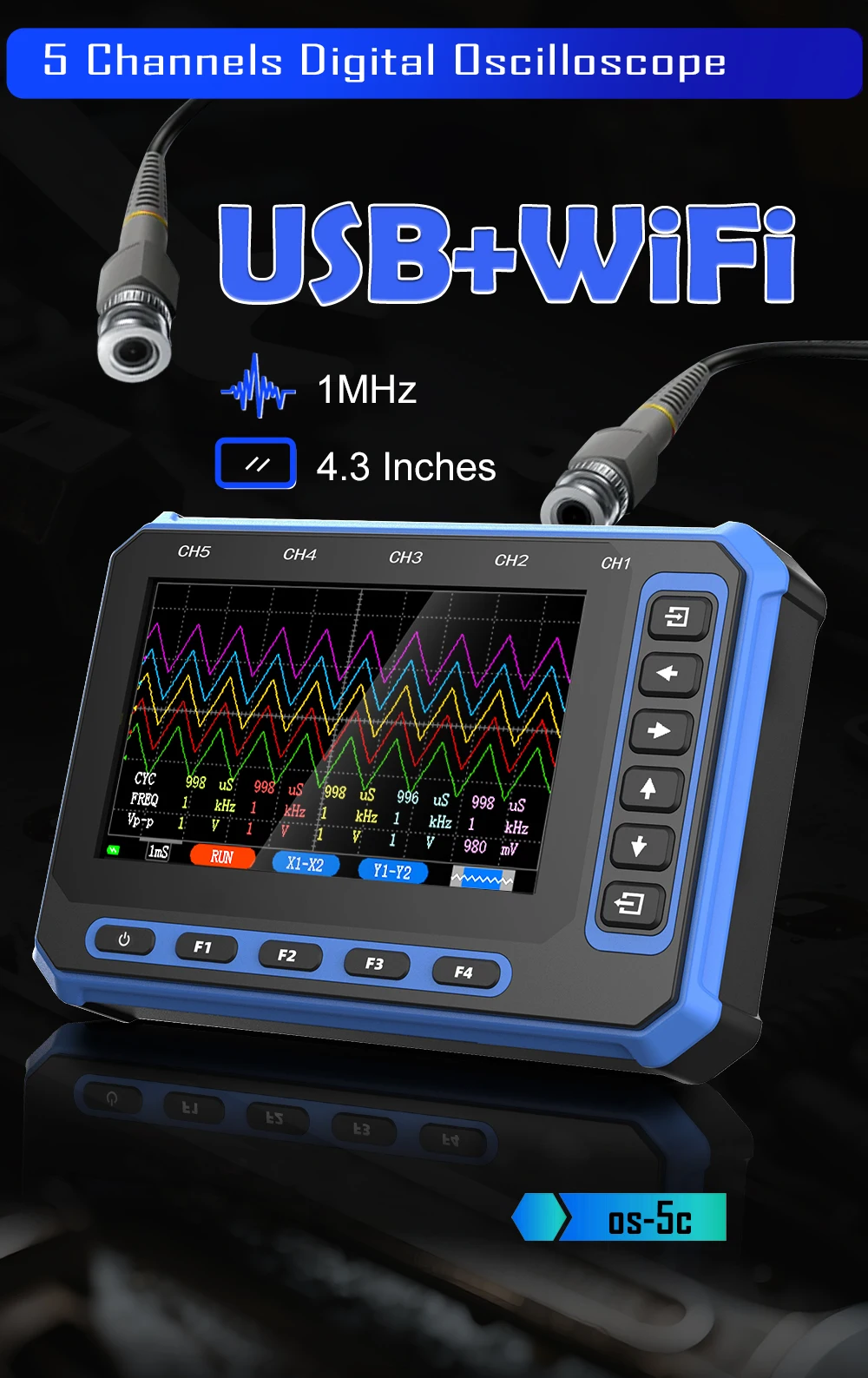

Flexible Verbindung
-
Drahtloses WLAN (optional): Fernbedienung von Mobiltelefonen oder Computern.Dualband-WLAN, unterstützt Android-/Windows-Systeme
-
Kabelgebundener USB: Plug-and-Play, kompatibel mit Windows-Systemen.

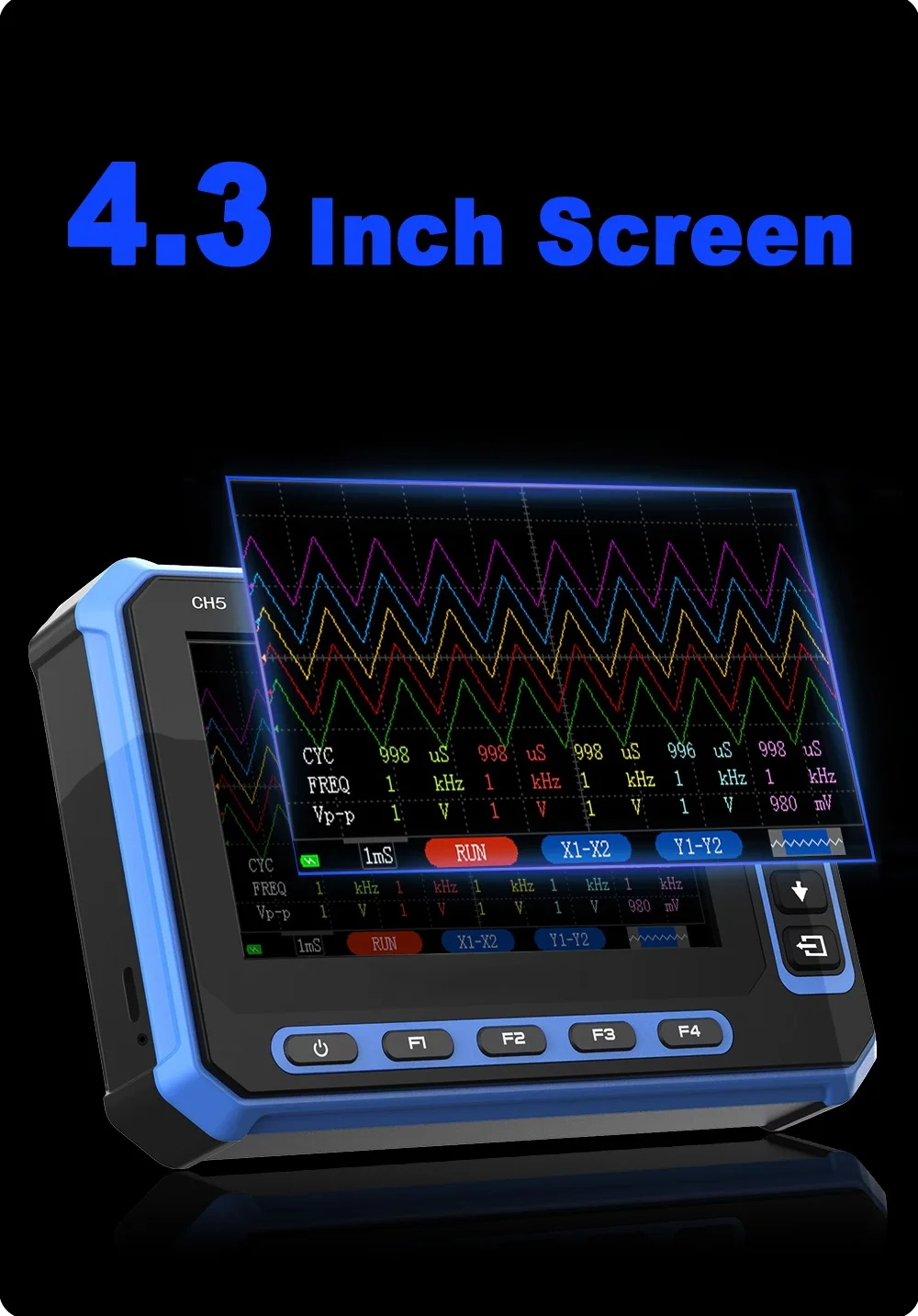

Großer Farbbildschirm
4,3-Zoll-Farbbildschirm, effektive Sichtfläche der Oszilloskop-Software-Schnittstelle beträgt >80 %, Details der „Wellenform“ sind detaillierter

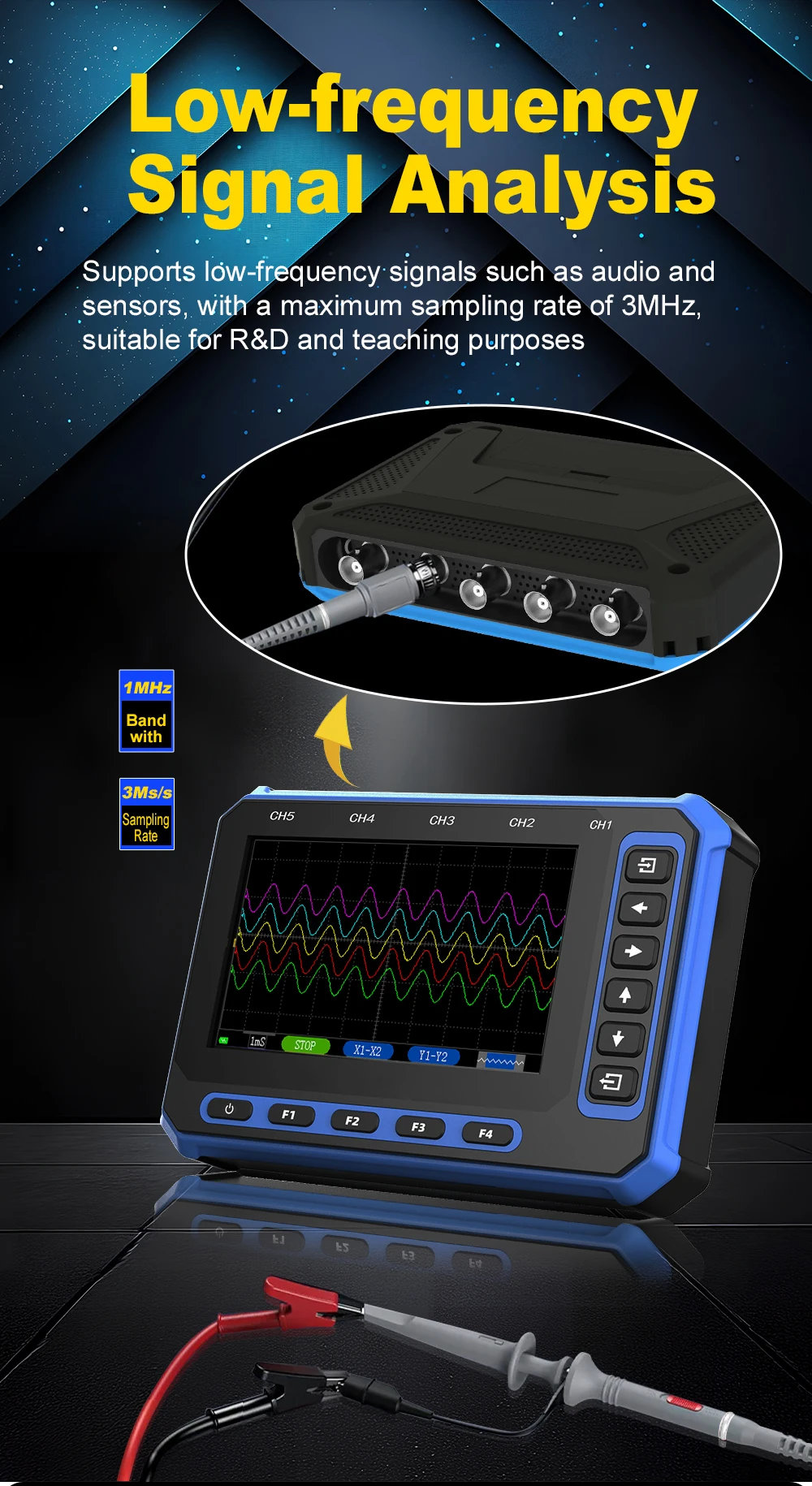

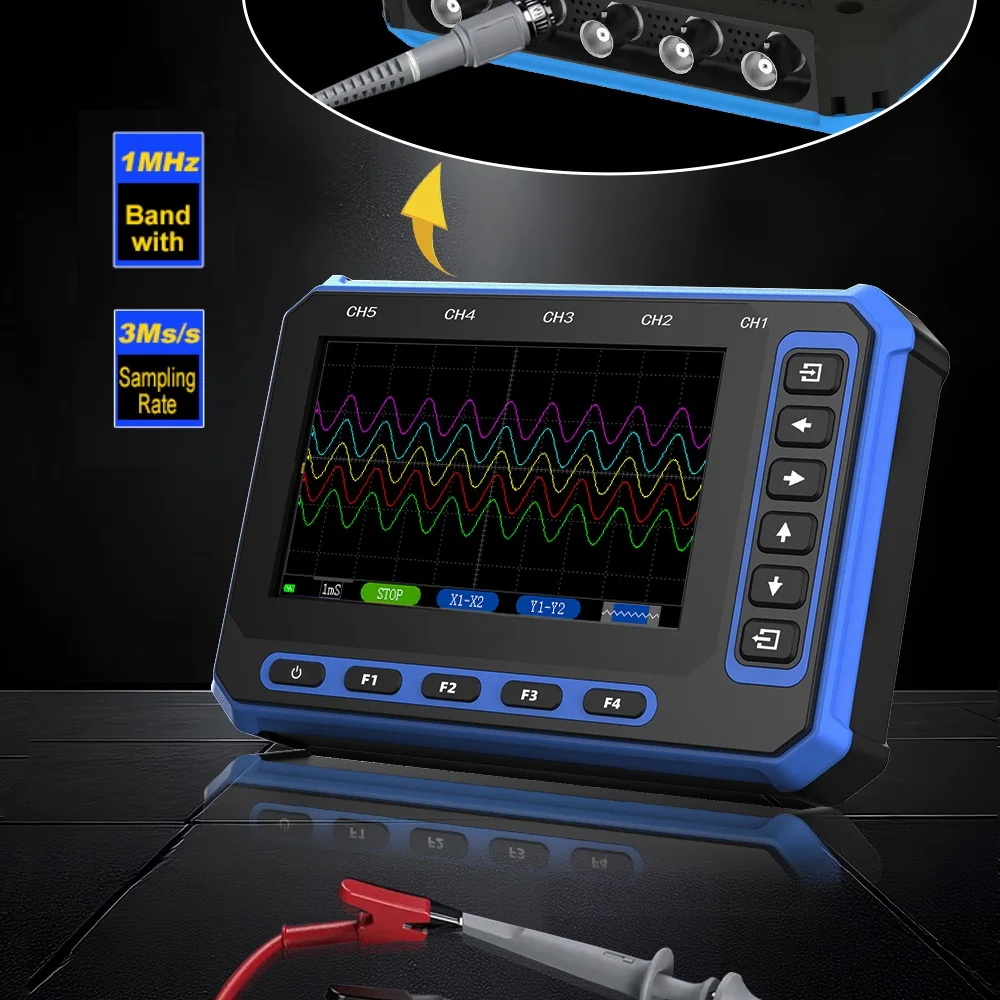

Niederfrequenz-Signalmessung
1 MHz Bandbreite, spezialisiert auf niederfrequente Signale (wie Audio, Sensorsignale, industrielle Steuersignale), unterstützt eine Abtastrate von bis zu 3 MHz und erfüllt grundlegende Forschungs-, Entwicklungs- und Lehranforderungen.

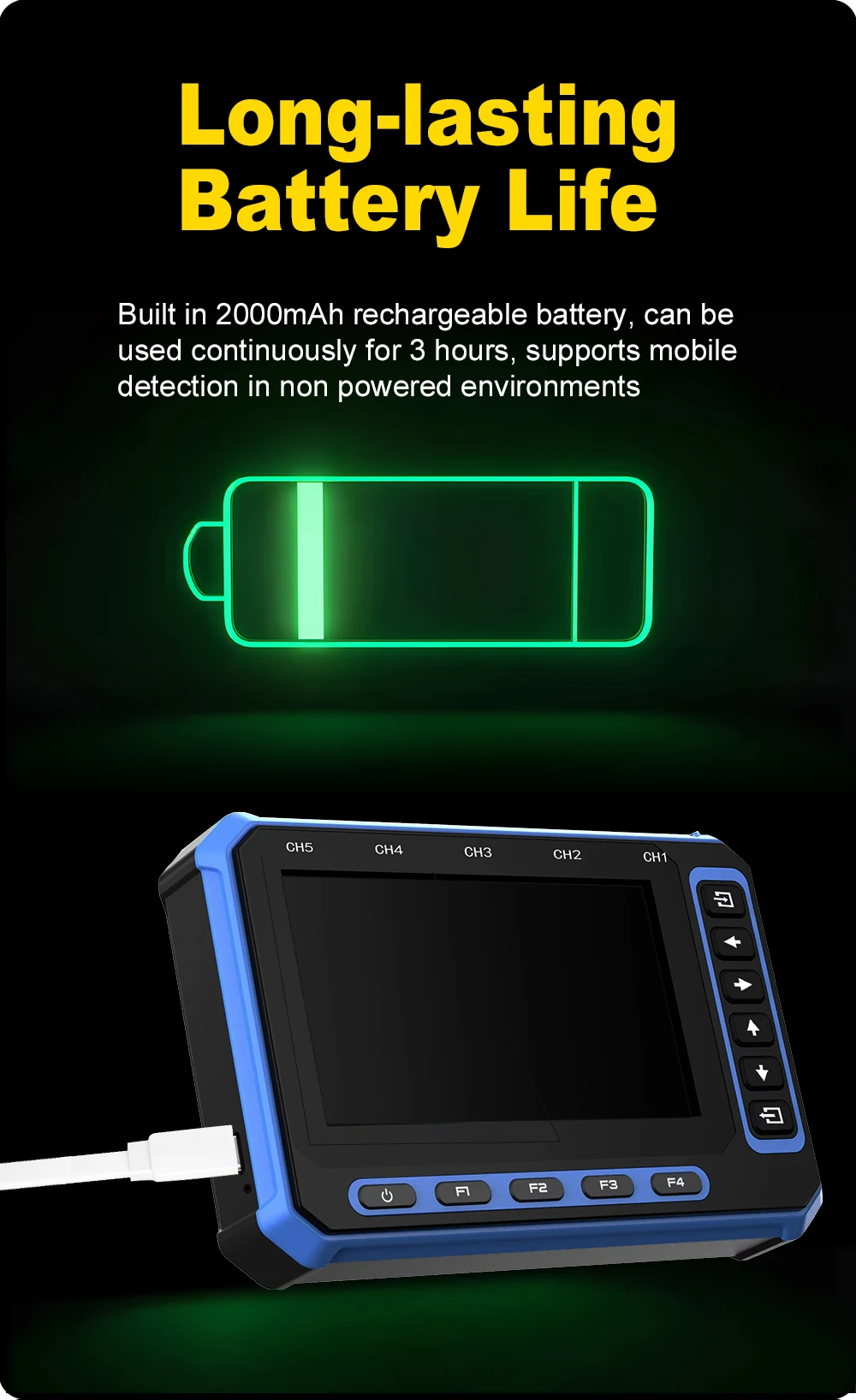

Tragbar und lange Akkulaufzeit
Leicht, nur 350 g, einfach zu tragen.Eingebauter 2000-mAh-Akku, kann 3 Stunden lang ununterbrochen arbeiten.

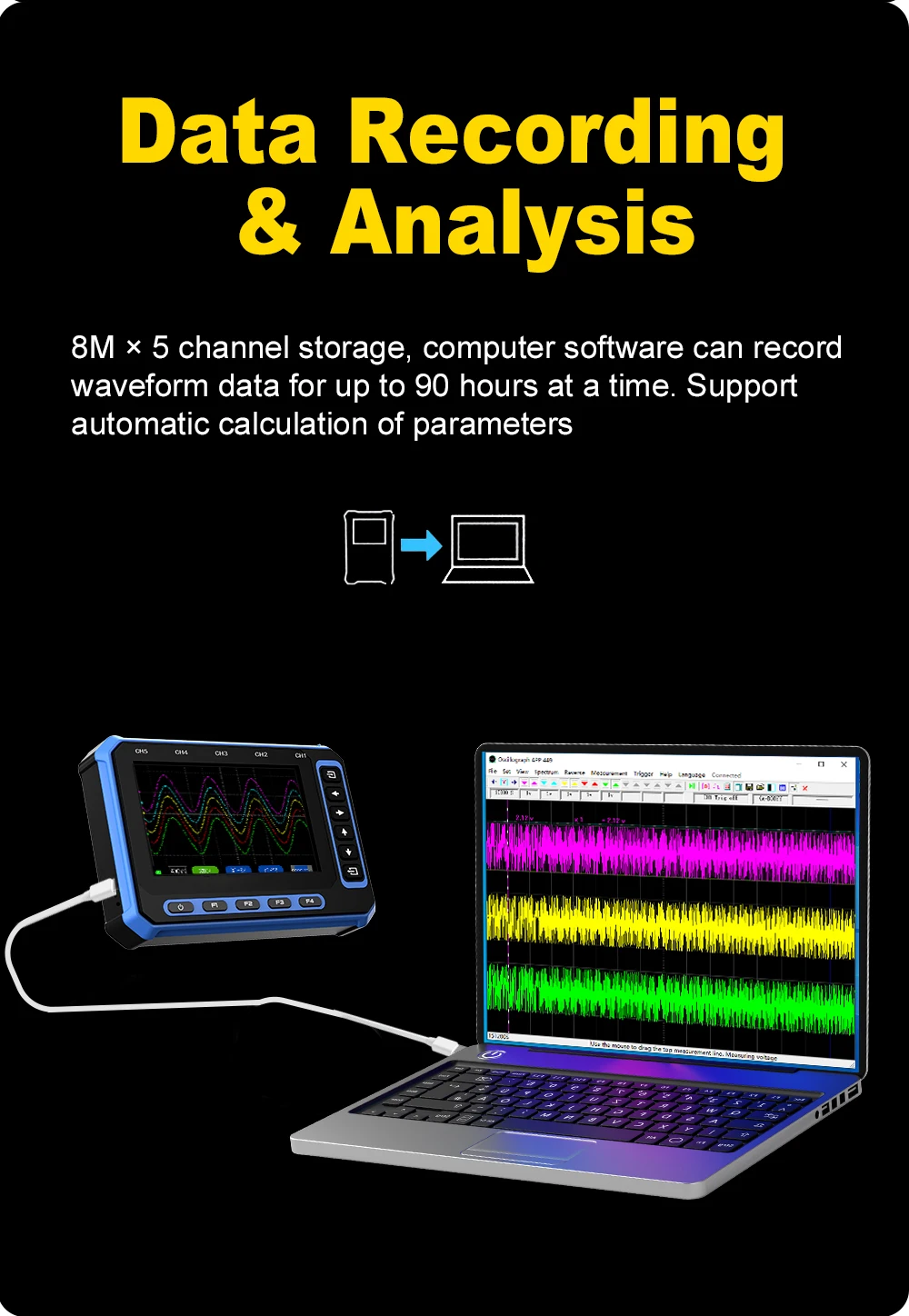

Datenerfassung und -analyse
8M×5-Kanal-Speicher, Computersoftware kann bis zu 90 Stunden Wellenformdaten auf einmal aufzeichnen.Unterstützung der periodischen Signalanalyse
Anwendbare Szenarien
Labor-F&E und Signalanalyse, industrielle Automatisierung und Gerätewartung, Prüfung von Automobilelektroniksystemen, Reparatur und Vor-Ort-Tests von Mobilgeräten usw.

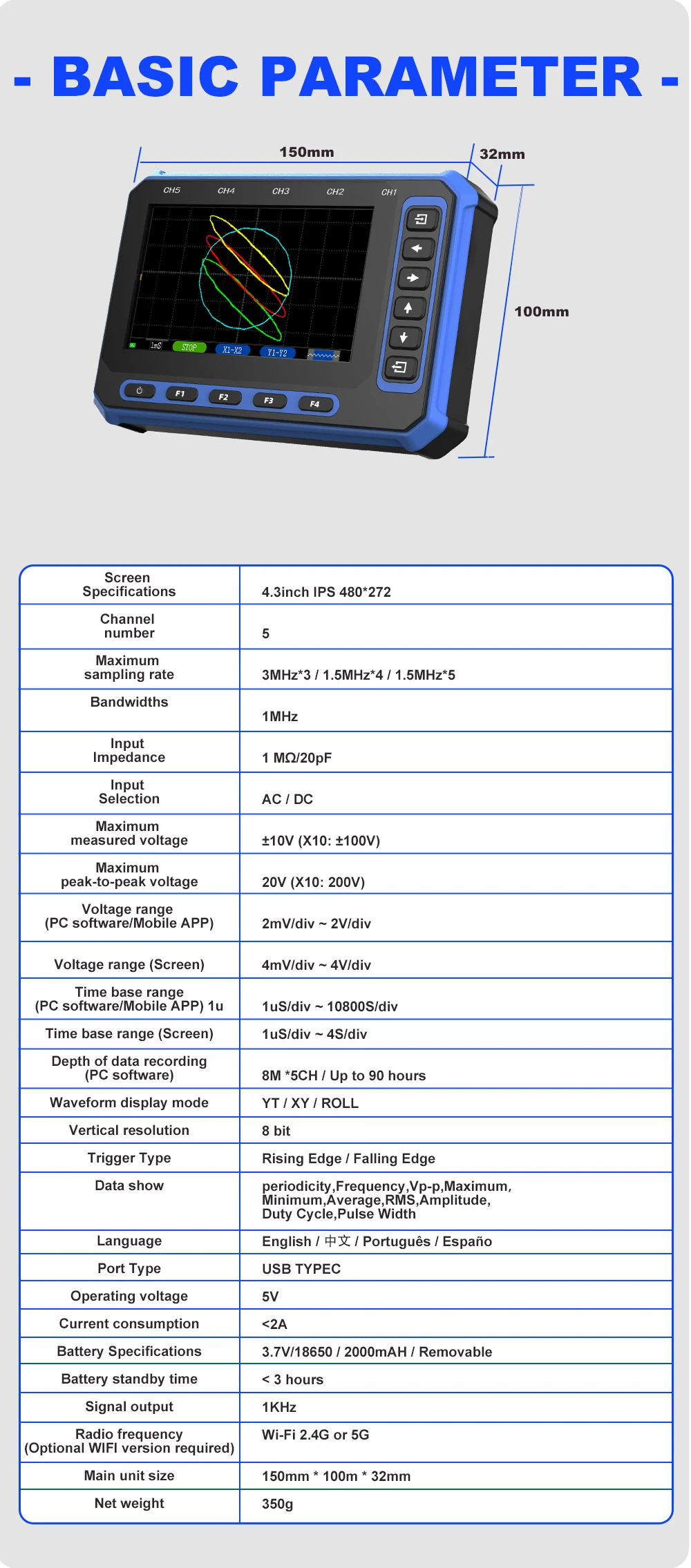

Spezifikationen
Bildschirm: 4,3 Zoll IPS 480*272
Kanalnummer: 5
Maximale Abtastrate: 3 MHz*3 / 1,5 MHz*4 / 1,5 MHz*5
Bandbreiten: 1 MHz
Eingangsimpedanz: 1MΩ/20pF
Auswahl: AC/DC
Maximale gemessene Spannung: ±10V (X10:±100V)
Maximale Spitze-zu-Spitze-Spannung: 20 V (X10: 200 V).
Spannungsbereich (PC-Software/mobile APP): 2 mV/div ~ 2 V/div
Spannungsbereich (Bildschirm): 4 mV/div ~ 4 V/div
Zeitbasiseinstellungen (PC-Software/Mobile App): 1 µs/div ~ 10800 s/div
Zeitbasiseinstellung (Bildschirm): 1 µs/Div ~ 4 s/Div
Tiefe der Datenaufzeichnung (PC-Software): 8M * 5CH/ Bis zu 90 Stunden

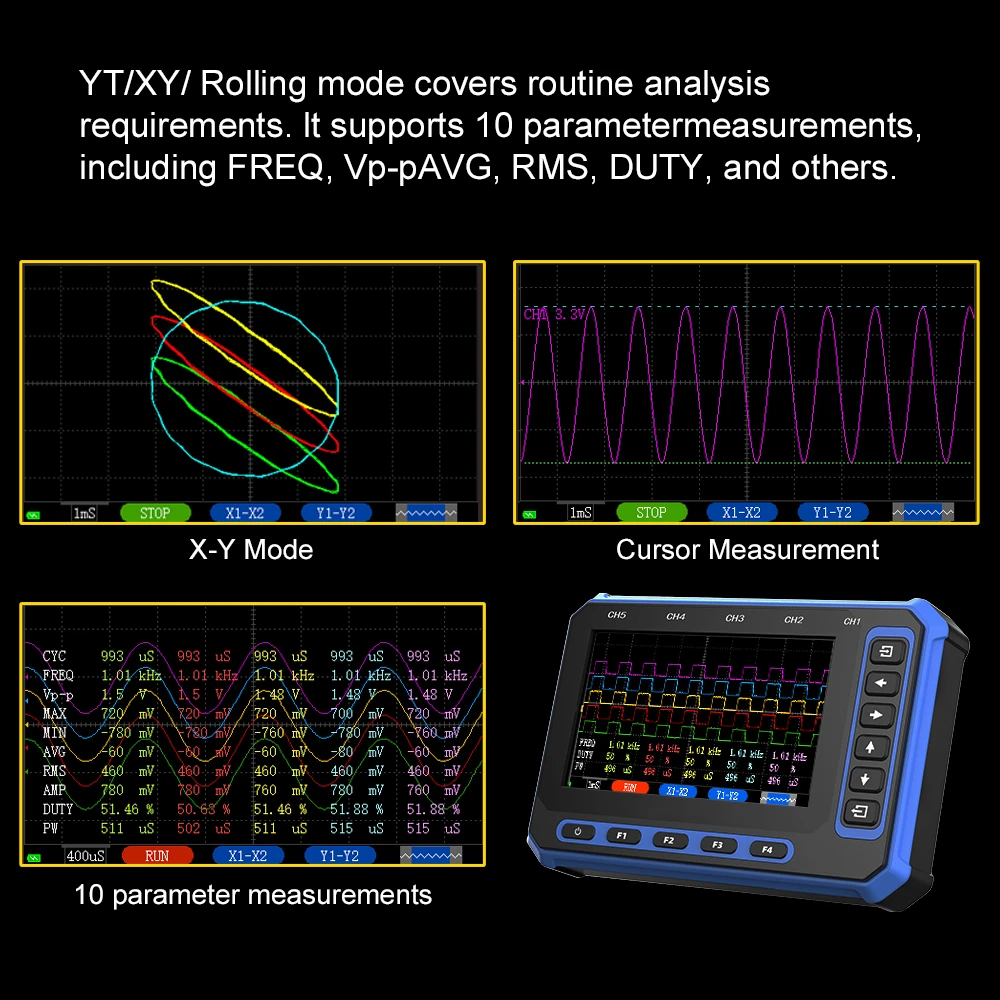

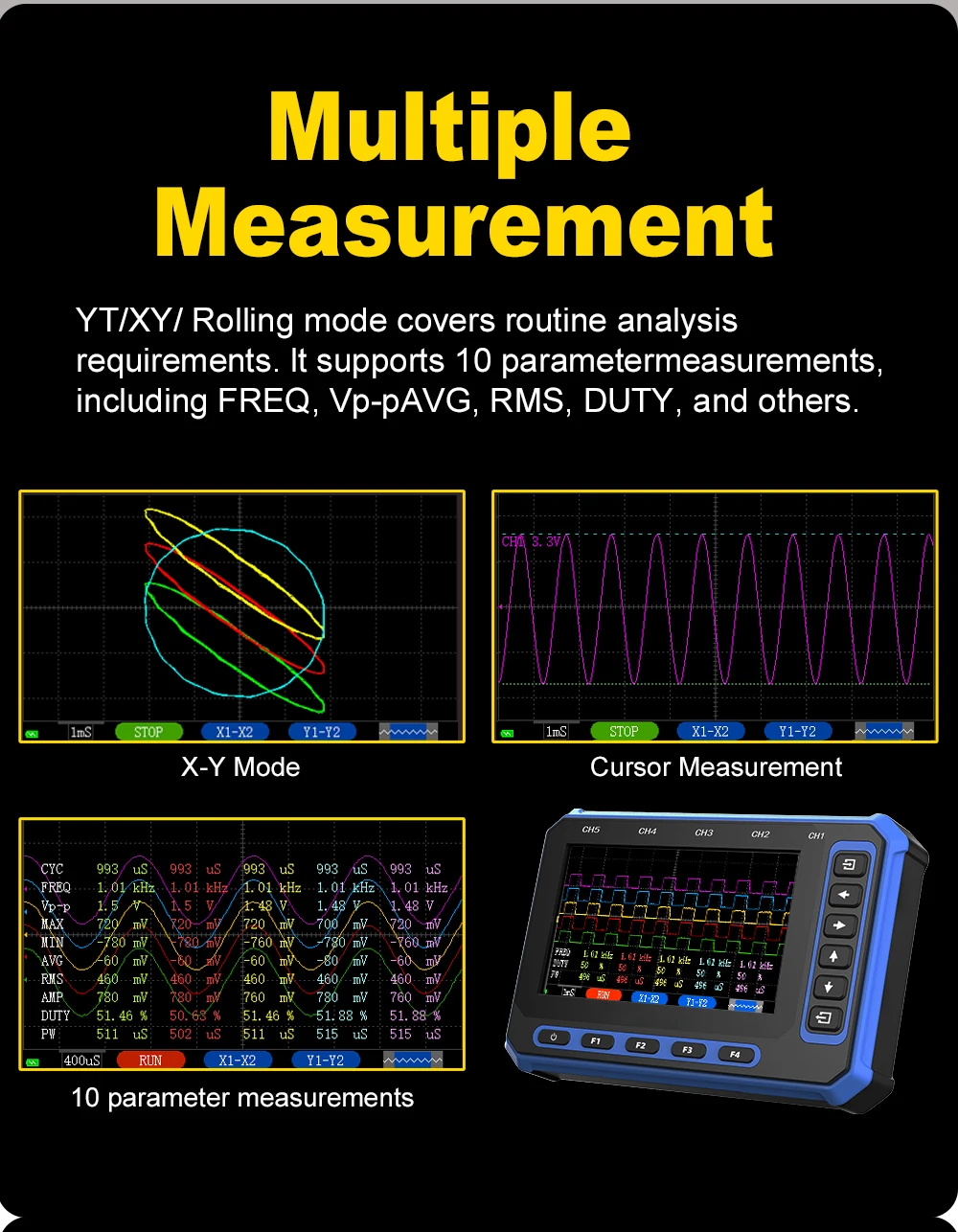

Wellenform-Anzeigemodus: YT/XY/ROLL
Vertikale Auflösung: 8 Bit
Trigger-Typ: Steigende Flanke / Fallende Flanke
Daten zeigen: Periodizität, Frequenz, Vp-p, Maximum, Minimum, Durchschnitt, RMS, Amplituden-Tastverhältnis, Impulsbreite
Sprache: Englisch/Chinesisch/Portugiesisch/Spanisch

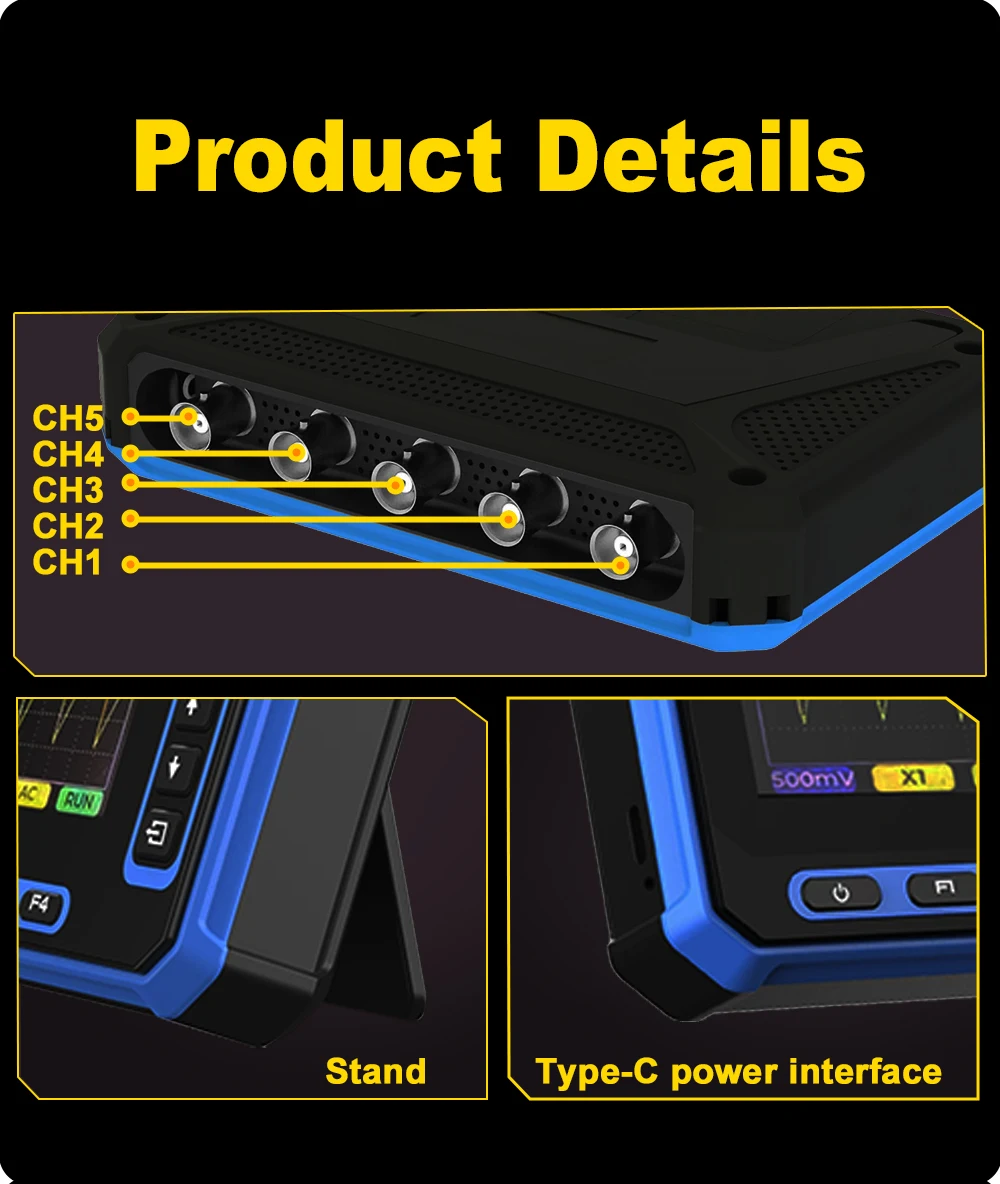

Anschlusstyp: USB TYPEC
Betriebsspannung: 5V
Stromverbrauch: <2A
Batteriespezifikationen: 3,7V/18650/2000mAh /Herausnehmbar
Batterie-Standbyzeit: < 3 Stunden
Signalausgang: 1KHz
Funkfrequenz (WLAN-Version optional erforderlich): Wi-Fi 2.4G oder 5G
Größe der Haupteinheit: 150 mm * 100 m * 32 mm
Nettogewicht: 350 g
Paketliste:
OS-5C 5-Sonden (ohne WLAN-Funktion)
1 x Oszilloskop
1 x USB-Kabel
1 x Englisches Benutzerhandbuch
5 x Oszilloskop-Sonden
OS-5C-WiFi 5-Sonde
1 x Oszilloskop
1 x USB-Kabel
1 x Englisches Benutzerhandbuch
5 x Oszilloskop-Sonden
Details Bilder:
